Giới thiệu sản phẩm

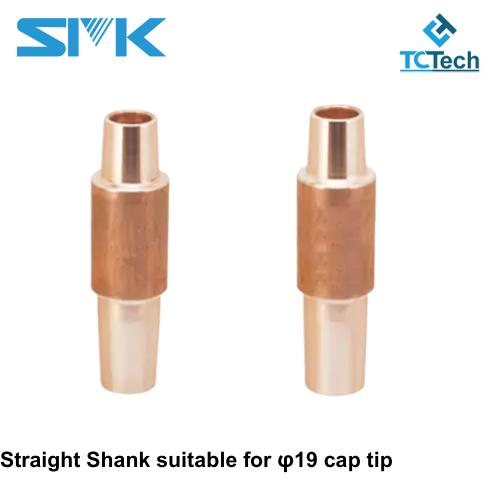

Dòng Straight Shank φ19 Cap Tip Type của SMK Japan được thiết kế chuyên dụng cho đầu điện cực cap tip φ19. Với vật liệu Chromium Copper (CrCu) có độ dẫn điện và dẫn nhiệt cao, sản phẩm đảm bảo khả năng truyền dòng ổn định, tuổi thọ dài và khả năng chống mài mòn vượt trội.
Sản phẩm có 2 chuẩn taper phổ biến: T=1/10 và MT#2 (Morse taper), tương thích với nhiều loại máy hàn công nghiệp.
Điểm nổi bật
-
Thiết kế chuyên dụng cho φ19 cap tip, dễ lắp đặt và thay thế.
-
Vật liệu CrCu (đồng crom): dẫn điện cao, chịu nhiệt tốt.
-
Tùy chọn taper: 1/10 hoặc MT#2 (chuẩn Morse).
-
Có hai phiên bản: có khấc (Spanner type) và không khấc (Standard).
-
Gia công CNC chính xác cao, đảm bảo độ đồng tâm và bề mặt tiếp xúc tốt.
-
Tương thích nhiều thiết bị hàn điểm, hàn robot tự động trong công nghiệp ô tô và cơ khí.
Bảng thông số kỹ thuật


| Mã hàng | Phiên bản | Vật liệu | Taper | φ danh định | Chiều dài L (mm) | Khối lượng | Ghi chú |
|---|---|---|---|---|---|---|---|
| SS14-1950-1 | Standard | CrCu | 1/10 | 16 | 50 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1960-1 | Standard | CrCu | 1/10 | 16 | 60 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1970-1 | Standard | CrCu | 1/10 | 16 | 70 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1980-1 | Standard | CrCu | 1/10 | 16 | 80 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1990-1 | Standard | CrCu | 1/10 | 16 | 90 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-19100-1 | Standard | CrCu | 1/10 | 16 | 100 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1950-1-SA | Spanner | CrCu | 1/10 | 16 | 50 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1960-1-SA | Spanner | CrCu | 1/10 | 16 | 60 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1970-1-SA | Spanner | CrCu | 1/10 | 16 | 70 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1980-1-SA | Spanner | CrCu | 1/10 | 16 | 80 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1990-1-SA | Spanner | CrCu | 1/10 | 16 | 90 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-19100-1-SA | Spanner | CrCu | 1/10 | 16 | 100 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1950-2 | Standard | CrCu | MT#2 | 16 | 50 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1960-2 | Standard | CrCu | MT#2 | 16 | 60 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1970-2 | Standard | CrCu | MT#2 | 16 | 70 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1980-2 | Standard | CrCu | MT#2 | 16 | 80 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1990-2 | Standard | CrCu | MT#2 | 16 | 90 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-19100-2 | Standard | CrCu | MT#2 | 16 | 100 | — [CẦN XÁC NHẬN] | Không khấc |
| SS14-1950-2-SA | Spanner | CrCu | MT#2 | 16 | 50 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1960-2-SA | Spanner | CrCu | MT#2 | 16 | 60 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1970-2-SA | Spanner | CrCu | MT#2 | 16 | 70 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1980-2-SA | Spanner | CrCu | MT#2 | 16 | 80 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-1990-2-SA | Spanner | CrCu | MT#2 | 16 | 90 | — [CẦN XÁC NHẬN] | Có khấc |
| SS14-19100-2-SA | Spanner | CrCu | MT#2 | 16 | 100 | — [CẦN XÁC NHẬN] | Có khấc |
Hướng dẫn chọn mã sản phẩm
Câu hỏi 1: Bạn đang dùng loại taper nào?
-
☐ 1/10 → chọn mã kết thúc bằng “-1”
-
☐ MT#2 → chọn mã kết thúc bằng “-2”
Câu hỏi 2: Có cần khấc để vặn bằng cờ lê không?
-
☐ Có → chọn mã có hậu tố “-SA”
-
☐ Không → chọn mã thông thường
Câu hỏi 3: Chiều dài L bạn cần là bao nhiêu (mm)?
-
Chọn theo dải 50, 60, 70, 80, 90 hoặc 100 mm tùy thiết bị.
Ứng dụng điển hình
-
Làm trụ dẫn điện (electrode holder) cho đầu điện cực cap tip φ19.
-
Dùng trong máy hàn điện trở, máy hàn điểm, robot hàn tự động.
-
Ứng dụng trong ngành ô tô, thiết bị điện, sản xuất kim loại tấm và cơ khí chính xác.
Cấu trúc mã đặt hàng
Ví dụ: SS14-1970-2-SA
| Phần mã | Ý nghĩa |
|---|---|
| SS14 | Loại sản phẩm – Straight Shank φ19 |
| 1970 | Chiều dài L = 70 mm |
| 2 | Loại taper = MT#2 |
| SA | Có khấc spanner để tháo lắp |
FAQ – Câu hỏi thường gặp
1️⃣ Shank φ19 Cap Tip có tương thích với các cap φ16 không?
→ Không, sản phẩm này chỉ phù hợp cho đầu cap φ19.
2️⃣ Sản phẩm có thể đặt bằng vật liệu BeCu50 không?
→ Có, SMK cung cấp tùy chọn BeCu50 theo đơn hàng đặc biệt.
3️⃣ Có thể gia công chiều dài khác 100 mm không?
→ Có, SMK nhận gia công theo kích thước yêu cầu.
4️⃣ Các mã có khấc và không khấc có giá khác nhau không?
→ Có, loại có khấc (SA) thường có giá cao hơn một chút.
