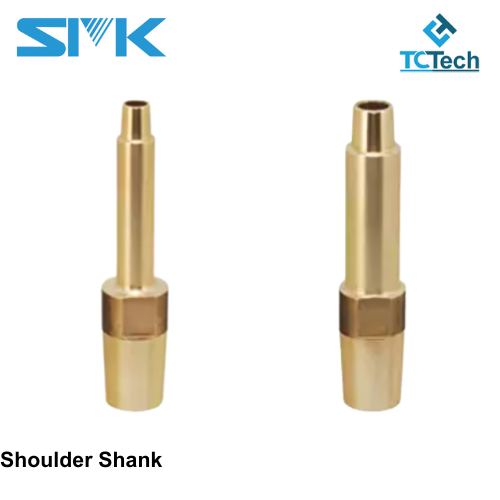

Shoulder Shank
Shoulder Shank SMK – Giải pháp shank bậc tiêu chuẩn Nhật Bản cho hàn điểm công nghiệp
Stepped Shank SMK là dòng shank bậc cao cấp do SMK Japan sản xuất, được thiết kế cho các ứng dụng hàn điểm yêu cầu độ chính xác cao, độ bền lớn và sự ổn định trong các dây chuyền sản xuất liên tục. Thiết kế dạng bậc (shoulder) giúp định vị chắc chắn khi lắp vào holder hoặc adapter, đồng thời tích hợp spanner để tháo lắp cap tip nhanh và an toàn.
Stepped Shank SMK tương thích với cap tip đường kính 12 mm, 13 mm và 16 mm, sử dụng vật liệu Beryllium Copper (BeCu) có độ cứng, độ dẫn điện và dẫn nhiệt vượt trội, đảm bảo chất lượng mối hàn ổn định ngay cả trong môi trường sản xuất cường độ cao.
Đặc điểm nổi bật của Shoulder Shank SMK
Stepped Shank được thiết kế nhằm giải quyết những hạn chế của shank thông thường, đặc biệt trong các dây chuyền hàn điểm dùng robot hoặc súng hàn khí nén:
-
Thiết kế bậc giúp định tâm chính xác và cố định chắc chắn khi lắp đặt.
-
Tích hợp khe spanner hỗ trợ thao tác tháo cap tip nhanh hơn.
-
Vật liệu Beryllium Copper cho tuổi thọ cao, khả năng chịu nhiệt tốt, hạn chế mài mòn.
-
Có hai tiêu chuẩn taper: Taper 1/10 và Morse Taper MT#2.
-
Nhiều chiều dài khác nhau, phù hợp cho nhiều loại súng hàn và robot hàn của Panasonic, Daihen, Yaskawa, ABB, Nachi.
Bảng mã sản phẩm Shoulder Shank SMK
1. Shoulder Shank φ9 – dùng cho cap tip φ12/φ13
Loại φ16 – Taper 1/10 – Beryllium Copper
| Type name | L (mm) | Type name | L (mm) |
|---|---|---|---|
| SS07-09-1645-1B25-SA | 45 | SS07-09-1675-1B25-SA | 75 |
| SS07-09-1655-1B25-SA | 55 | SS07-09-1695-1B25-SA | 95 |
Loại φ16 – Morse Taper MT#2 – Beryllium Copper
| Type name | L (mm) | Type name | L (mm) |
|---|---|---|---|
| SS07-09-1645-2B25-SA | 45 | SS07-09-1675-2B25-SA | 75 |
| SS07-09-1655-2B25-SA | 55 | SS07-09-1695-2B25-SA | 95 |
2. Shoulder Shank φ10–13 – dùng cho cap tip φ12/φ13
Loại φ16 – Taper 1/10 – Beryllium Copper
| Type name | L (mm) | Type name | L (mm) |
|---|---|---|---|
| SS10-13-1645-1B25-SA | 45 | SS10-13-16105-1B25-SA | 105 |
| SS10-13-1655-1B25-SA | 55 | SS10-13-16115-1B25-SA | 115 |
| SS10-13-1665-1B25-SA | 65 | SS10-13-16125-1B25-SA | 125 |
| SS10-13-1675-1B25-SA | 75 | SS10-13-16135-1B25-SA | 135 |
| SS10-13-1685-1B25-SA | 85 | SS10-13-16145-1B25-SA | 145 |
| SS10-13-1695-1B25-SA | 95 | SS10-13-16155-1B25-SA | 155 |
Loại φ16 – Morse Taper MT#2 – Beryllium Copper
| Type name | L (mm) | Type name | L (mm) |
|---|---|---|---|
| SS10-13-1645-2B25-SA | 45 | SS10-13-16105-2B25-SA | 105 |
| SS10-13-1655-2B25-SA | 55 | SS10-13-16115-2B25-SA | 115 |
| SS10-13-1665-2B25-SA | 65 | SS10-13-16125-2B25-SA | 125 |
| SS10-13-1675-2B25-SA | 75 | SS10-13-16135-2B25-SA | 135 |
| SS10-13-1685-2B25-SA | 85 | SS10-13-16145-2B25-SA | 145 |
| SS10-13-1695-2B25-SA | 95 | SS10-13-16155-2B25-SA | 155 |
Lợi ích khi sử dụng Shoulder Shank SMK trong sản xuất
-
Mối hàn ổn định, độ lặp lại cao.
-
Giảm hao mòn cap tip, giảm chi phí tiêu hao.
-
Tương thích tốt với nhiều dạng cap tip và adapter.
-
Dễ dàng bảo trì, thay thế nhanh.
-
Tối ưu cho cả robot và súng hàn khí nén.
Đại lý chính hãng SMK tại Việt Nam
Công ty Cổ phần TC-Tech
Địa chỉ: Số 15, Dãy G4, Tập thể Len, Phường Hà Đông, Hà Nội
Điện thoại: +84 916 765 646 / +84 945 663 666
Email: nguyencuong@tc-tech.com.vn · ducthang@tc-tech.com.vn
