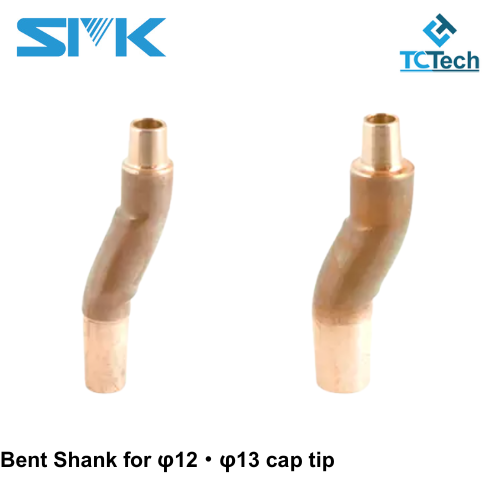

Bending Shank For φ12 and φ13 cap tips
Bending Shank cho típ hàn 12 &13 – Giải pháp shank uốn cong linh hoạt cho mũi hàn cap-tip
Meta Title: SMK Shank uốn cong chuyên nghiệp Nhật Bản
Meta Description: Shank uốn cong φ12 / φ13 cho cap-tip, offset 5/10/15 mm, vật liệu đồng crôm, do SMK Nhật Bản sản xuất – tối ưu cho hàn cap-tip khó tiếp cận.
Giới thiệu sản phẩm
“Sản phẩm shank uốn cong φ12・φ13 cap-tip” là dòng sản phẩm cao cấp của SMK Nhật Bản, thiết kế chuyên dụng cho mũi hàn cap-tip dạng 12 mm hoặc 13 mm, với khả năng uốn cong (curve-shank) giúp tiếp cận các vị trí khó trong quá trình hàn.
Có các lựa chọn uốn cong với các độ lệch (offset) như 5 mm, 10 mm và 15 mm, giúp linh hoạt tùy vào không gian làm việc và yêu cầu thao tác.
Ưu điểm nổi bật
-
Tiếp cận tốt các vị trí khó: Với thiết kế uốn cong và các offset khác nhau, sản phẩm rất phù hợp cho các chi tiết hàn ở góc hẹp hoặc khó tiếp cận.
-
Vật liệu crôm đồng (chrome copper) chất lượng cao: Đảm bảo dẫn nhiệt tốt, chịu lực uốn và bền theo thời gian sử dụng trong môi trường hàn.
-
Phiên bản φ13 (kèm φ12 T=1/10): Cung cấp sự tương thích cho hai kích thước tiêu chuẩn 12 mm và 13 mm, giúp linh hoạt trong thay thế và ứng dụng.
-
Dãy mã hàng đa dạng: Nhiều độ dài khác nhau (70, 75, 80, 85, 90, 95, 100) và các loại offset (5 mm, 10 mm, 15 mm) — phục vụ đa dạng dùng trong sản xuất và sửa chữa.
Ứng dụng thực tế
-
Hàn cap-tip tại các vị trí khó tiếp cận trên mô-đun, khung hoặc chi tiết máy công nghiệp.
-
Xưởng sản xuất có yêu cầu cao về linh hoạt công cụ hàn và thao tác không gian hẹp.
-
Ứng dụng trong ngành khuôn mẫu, chế tạo chi tiết kim loại nơi cần shank uốn để đặt mối hàn ở góc khó.
Bảng thông số kỹ thuật: φ13 (φ12 T = 1/10)
| Offset | Mã hàng (Part No) | Chiều dài L (mm) |
|---|---|---|
| 5 mm | BS-1370-5-1 | 70 |
| 5 mm | BS-1375-5-1 | 75 |
| 5 mm | BS-1380-5-1 | 80 |
| 5 mm | BS-1385-5-1 | 85 |
| 5 mm | BS-1390-5-1 | 90 |
| 5 mm | BS-1395-5-1 | 95 |
| 5 mm | BS-13100-5-1 | 100 |
| 10 mm | BS-1370-10-1 | 70 |
| 10 mm | BS-1375-10-1 | 75 |
| 10 mm | BS-1380-10-1 | 80 |
| 10 mm | BS-1385-10-1 | 85 |
| 10 mm | BS-1390-10-1 | 90 |
| 10 mm | BS-1395-10-1 | 95 |
| 10 mm | BS-13100-10-1 | 100 |
| 15 mm | BS-1370-15-1 | 70 |
| 15 mm | BS-1375-15-1 | 75 |
| 15 mm | BS-1380-15-1 | 80 |
| 15 mm | BS-1385-15-1 | 85 |
| 15 mm | BS-1390-15-1 | 90 |
| 15 mm | BS-1395-15-1 | 95 |
| 15 mm | BS-13100-15-1 | 100 |
Bảng thông số kỹ thuật: φ16 (T = 1/10)
| Offset | Mã hàng (Part No) | Chiều dài L (mm) |
|---|---|---|
| 5 mm | BS10-1670-5-1 | 70 |
| 5 mm | BS10-1675-5-1 | 75 |
| 5 mm | BS10-1680-5-1 | 80 |
| 5 mm | BS10-1685-5-1 | 85 |
| 5 mm | BS10-1690-5-1 | 90 |
| 5 mm | BS10-1695-5-1 | 95 |
| 5 mm | BS10-16100-5-1 | 100 |
| 10 mm | BS10-1670-10-1 | 70 |
| 10 mm | BS10-1675-10-1 | 75 |
| 10 mm | BS10-1680-10-1 | 80 |
| 10 mm | BS10-1685-10-1 | 85 |
| 10 mm | BS10-1690-10-1 | 90 |
| 10 mm | BS10-1695-10-1 | 95 |
| 10 mm | BS10-16100-10-1 | 100 |
| 15 mm | BS10-1670-15-1 | 70 |
| 15 mm | BS10-1675-15-1 | 75 |
| 15 mm | BS10-1680-15-1 | 80 |
| 15 mm | BS10-1685-15-1 | 85 |
| 15 mm | BS10-1690-15-1 | 90 |
| 15 mm | BS10-1695-15-1 | 95 |
| 15 mm | BS10-16100-15-1 | 100 |
Ghi chú:
-
Offset 5 mm, 10 mm, 15 mm tương ứng với độ uốn cong và khoảng cách cần thiết đến mối hàn.
-
Kích thước φ13 (kèm φ12 T=1/10) giúp tương thích cap-tip φ12 hoặc φ13.
-
Dải chiều dài thông dụng (70-100 mm) phù hợp nhiều ứng dụng khác nhau.
Hướng dẫn sử dụng
-
Chọn đúng loại shank uốn cong phù hợp với cap-tip (φ12 hoặc φ13) và offset cần thiết.
-
Lắp cap-tip và shank một cách chính xác, đảm bảo tiếp xúc ổn định và dẫn nhiệt tốt.
-
Khi hàn tại vị trí khó, sử dụng shank uốn để tiếp cận góc hoặc vùng hàn mà shank thẳng khó thao tác.
-
Kiểm tra mối hàn sau khi hoàn tất để đảm bảo không có khuyết tật, rò rỉ hoặc tiếp xúc kém.
-
Bảo quản shank ở nơi khô ráo, sạch và tránh va đập để giữ độ cong và tính chính xác của sản phẩm.
Đại lý chính hãng tại Việt Nam
Công ty Cổ phần TC-Tech
Địa chỉ: Số 15, dãy G4, tập thể Len, Phường Hà Đông, Hà Nội
Điện thoại: +84 916 765 646 / +84 945 663 666
Email: nguyencuong@tc-tech.com.vn · ducthang@tc-tech.com.vn
TC-Tech hiện là nhà phân phối sản phẩm SMEK (SMK) tại Việt Nam, hỗ trợ tư vấn chọn shank phù hợp, cung cấp phụ kiện hàn chuyên nghiệp và hỗ trợ kỹ thuật.
